제품소개

PXI 기반 DAQ

데이터 측정 및 자동화 시스템을 위한 고성능 플랫폼
임베디드 컨트롤러 또는 PC에서 전문 엔지니어 소프트웨어를
사용하여 시스템을 커스터마이즈 할 수 있습니다.
PXI의 기능
  • 01소프트웨어 중심의 유연성을 이용한 생산성 향상
    끊임없이 진화하는 테스트 요구사항을 해결하기 위해 소프트웨어 유연성을 바탕으로 시스템을 맞춤화하고 재구성.
    어플리케이션 개발 환경 및 테스트 관리 소프트웨얼 테스트 개발을 간소화하고 장기 유지보수 수요를 줄여주는 통합 솔루션을 지원.
  • 02NI Linux Real-Times OS
    신뢰성 (Reliability) : 정밀한 시간 결정성으로 예측이 가능합니다.
    안정성 (Security) : 시스템을 장시간 안정적으로 구동 가능합니다.
    결정성 (Determinism) : 주어진 시간 안에 시스템이 정밀한 타이밍 동작을 수행합니다.
  • 03재구성 가능한 I/O (FPGA)
    LabVIEW를 이용하여 HDL (Hardware Description Language) 개발을 손쉽게 정의
    최고 300MHz 루프 속도로 컨트롤 알고리즘 실행
    병렬 작업을 동시에 결정성있게 실행

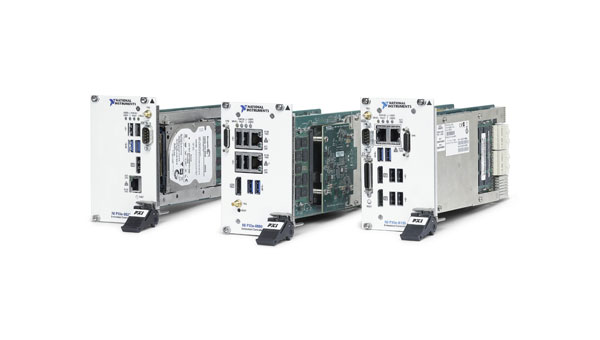

  • 04컨트롤러 옵션
    프로세서 코어 (ARM, Intel, Xilinx)
    HDD
    RAM
    Slot
    Time Sensitive Networking (TSN) enabled Ethernet ports
  • 05개발 어플리케이션의 지원
    그래픽 기반의 프로그램 언어인 로 산업별 로직 구성 가능
    DAQmx지원 (일부 컨트롤러에 한정)
    하드웨어 드라이버 및 LabVIEW API지원
PXI : 섀시
Spec. Model Slot PXle Slot Hybrid Slot PXI Slot System
Timming Slot		 Max Bandwidth External Clocking
PXIe PXle 1062Q 8 1 2 4 O 3 GB/s O
PXle 1065 18 4 4 9
PXle 1066DC
PXle 1071 4 - 3 - X X
PXle 1073 5 2 250 MB/s
PXle 1075 18 9 8 O 4 GB/s O
PXle 1078 9 3 5 X 17.5 GB/s X
PXle 1082 8 3 4 O 8 GB/s O
PXle 1082DC
PXle 1084 18 - 19 X 4 GB/s X
PXle 1085 1 16 O 24 GB/s O
PXle 1086 12 GB/s
PXle 1095 12 5 24 GB/s X
PXI PXI 1031 4 - - 3 X 132 MB/s X
PXI 1033 5 5
PXI 1036 6
PXI 1042 8 7 O
PXI 1042Q
PXI 1044 14 13
PXI 1045 18 17
